Curso 2014-15. Manual básico de LibreCAD

Aquí tenéis un manual para iniciaros en el manejo de LibreCAD.

También podéis visitar este curso introductorio a LibreCAD.

Curso 2014-15. Piezas recortables para vistas

En esta entrada del blog de EPV de 3º tenéis enlazada una carpeta con varios archivos para construir piezas en papel y practicar el dibujo de vistas. Seguid las instrucciones para que el trabajo quede de primera.

Software recomendado

Tenéis una pestaña llamada también Software recomendado justo encima de las entradas de blog. Ahí aparecen los enlaces para descargar los programas que vamos a usar a lo largo del curso. Todos los programas recomendados los he probado y están instalados en los PC del aula. También debéis saber que son libres o de uso gratuito, por lo que no os debe preocupar la licencia que nos permite usarlos.

Programas gráficos

Inkscape. La dirección de descarga es http://www.inkscape.org/download.

LibreCAD. La dirección de descarga es https://sourceforge.net/projects/librecad/files/Windows/.

Curso 2013-14. Algoritmos desde cero

Buscando en Internet he encontrado esta presentación de Patricia Albornoz Labrin que introduce la simbología empleada en el trazado de diagramas de flujo, el concepto de algoritmo y cómo usarlo para resolver diversos problemas. Aquí os la dejo:

La web de publicación original es esta.

La presentación puede descargarse libremente desplegando el símbolo de engranaje que hay en la parte inferior, a la derecha del contador de diapositivas.

Curso 2013-14. Estructuras de control repetitivas. Bucles con PSeInt

Un bucle es una estructura que nos permite repetir varias veces las instrucciones que alberga en su interior. Su utilidad se entiende mejor con un ejemplo. Supongamos que tenemos que escribir una sucesión de números. Si se trata de una lista breve, podemos hacer el esfuerzo de usar una instrucción Escribir para cada uno de ellos, pero si la lista es muy larga hay que buscar otra solución.

Los bucles tienen una variable de control que nos permite decidir si se ejecutan las instrucciones que contiene o no. Su valor cambia a cada iteración (incremento o decremento), de modo que llega un instante en que dejan de ejecutarse las instrucciones de su interior y se salta a la siguiente instrucción del programa.

Hay tres tipos de bucle: Mientras, Repetir y Para.

El bucle Mientras ejecuta una serie de instrucciones mientras la condición de control del bucle sea verdadera. Si la condición no es verdadera al inicio del bucle, el programa salta a la instrucción posterior al final del bucle.

Proceso Prg_7
    // Programa para escribir una lista de números usando un bucle Mientras
    i<-0 // Incialización del valor de la variable i
    //El bucle Mientras se ejecuta solo si la condición es verdadera al entrar en él
    Mientras i<5 Hacer
        Escribir i // Muestra el valor de i en pantalla
        i<-i+1 // Se modifica el valor de i para que se pueda salir del bucle
    Fin Mientras
FinProceso

Ejercicio. Piensa qué números compondrán la lista que aparecerá al ejecutar el programa y anótalo en tu cuaderno. ¿Qué ocurre al ejecutar el programa? ¿Coincide la lista que habías pensado con lo que te muestra el programa?

Ejercicio. Cambia el valor de i en la segunda línea a 10. ¿Qué ocurre al ejecutar el programa?

Ejercicio. Modifica el programa para que imprima correctamente los números de 1 a 5.

El bucle Repetir ejecuta una serie de instrucciones hasta que la condición de control del bucle sea verdadera. Las instrucciones en el interior del bucle se ejecutan al menos una vez.

Proceso Prg_8
    // Programa para escribir una lista de números usando un bucle Repetir Hasta
    i<-0 // Incialización del valor de la variable i
    // Este bucle se ejecuta al menos una vez, pues la condición se comprueba al final
    Repetir
        Escribir i // Muestra el valor de i en pantalla
        i<-i+1 // Se modifica el valor de i para que se pueda salir del bucle
    Hasta Que i=5
FinProceso

Ejercicio. Modifica el programa para que imprima los números pares comprendidos entre 0 y 10. Ten cuidado con la condición de salida, recuerda que se puede comparar usando los operadores = (igual que), < (menor que), > (mayor que), <= (menor o igual que), >= (mayor o igual que) y <> (distinto).

Ejercicio. Modifica el programa para que muestre los múltiplos de 3 comprendidos entre 0 y 20.

El último tipo de bucle es el Para. Ejecuta una secuencia de instrucciones un número prefijado de veces. Este número viene dado por la variable de control del bucle. Hay que indicar el valor inicial, el valor final y el paso (el incremento de la variable).

Proceso Prg_9
    // Programa para escribir una lista de números usando un bucle Para
    // Este bucle se ejecuta un número determinado de veces
    // La inicialización de la variable, el valor de salida y el paso
    // se definen en la primera línea del bucle
    Para i<-0 Hasta 10 Con Paso 1 Hacer
        Escribir i // Muestra el valor de i en pantalla
        // La variable de control se incrementa automáticamente
    Fin Para
FinProceso

Ejercicio. Modifica el programa para que muestre los números pares comprendidos entre 10 y 20. Pista: basta con cambiar el valor del paso.

Ejercicio. Modifica el programa para que muestre los múltiplos de 3 comprendidos entre 0 y 20.

Ejercicio. Modifica el programa para que haga una cuenta atrás desde 10 a 0.
Ejercicio. Piensa un modo de conseguir que los números no aparezcan de golpe en la pantalla, sino con un pequeño retardo entre cada uno. Pista: bucle anidado.

Curso 2013-14. Estructuras de control condicionales con PSeInt

En ocasiones es necesario decidir cómo debe continuar un programa dependiendo del valor de alguna variable. Para controlar el camino a seguir se emplean dos estructuras principalmente: Si-Entonces y Según Hacer.

Para empezar vamos a tratar la estructura Si-Entonces.

Proceso Prg_4
    // Programa que pide un número por teclado y nos dice si es positivo o negativo
    Escribir "Programa que nos dice si un número tecleado es positivo o negativo"
    Escribir "Por favor, introduzca un número"
    Leer n
    Si n<0 Entonces
        Escribir "El número es negativo"
    Sino
        Escribir "El número es positivo"
    Fin Si
FinProceso

Ejercicio. Analiza el comportamiento del programa. Para ello, pulsa sobre el botón Dibujar diagrama de flujo... que está en la barra de herramientas superior.

Copia en tu cuaderno el diagrama de flujo.

Ejercicio. Modifica el programa para que la expresión lógica empleada como control del bloque Si-Entonces sea n>0.

Ejercicio. Escribe un programa que pida al usuario que teclee su edad. Compárala con la tuya y escribe en pantalla si la edad anotada es mayor o menor.

En matemáticas se considera al cero como un número que no es positivo ni negativo. El programa anterior no es capaz de responder correctamente si tecleamos el valor 0. Una forma de resolver este problema es anidando dos instrucciones Si-Entonces.

Proceso Prg_5
    // Programa que pide un número por teclado y nos dice si es positivo o negativo
    Escribir "Programa que nos dice si un número tecleado es positivo, negativo o cero"
    Escribir "Por favor, introduzca un número"
    Leer n
    Si n=0 Entonces
        Escribir "El número es cero"
    Sino
        Si n>0 Entonces
            Escribir "El número es positivo"
        Sino
            Escribir "El número es negativo"
        Fin Si
    Fin Si
FinProceso

Ejercicio. Copia en tu cuaderno el diagrama de flujo correspondiente a este programa. ¿Qué diferencias observas respecto al Programa 4?

La segunda estructura de control condicional que se puede usar con PSeInt es Según Hacer. Nos permite hacer elecciones múltiples. Veamos un ejemplo:

Proceso Prg_6
    // Programa que pide la calificación por teclado y nos dice su equivalente en letra
    Escribir "Programa que convierte una calificación numérica en letra"
    Escribir "Por favor, introduzca la calificación"
    Leer n
    Segun n Hacer
        0:
            Escribir "Insuficiente"
        1:
            Escribir "Insuficiente"
        2:
            Escribir "Insuficiente"
        3:
            Escribir "Insuficiente"
        4:
            Escribir "Insuficiente"
        5:
            Escribir "Suficiente"
        6:
            Escribir "Bien"
        7:
            Escribir "Notable"
        8:
            Escribir "Notable"
        De Otro Modo:
            Escribir "Sobresaliente"
        Fin Segun
FinProceso

La estructura Según Hacer inserta solo tres posibles opciones y la cuarta De Otro Modo, que es la que se escoge en caso de que ningún valor se ajuste a los que hemos anotado antes de cada signo ':'. En el ejemplo he insertado varias opciones más para conseguir todos los posibles valores.

Ejercicio. Comprueba que los mensajes se corresponden con los valores tecleados. Verifica que si pulsamos 9 o 10 nos aparece el mensaje "Sobresaliente". ¿Qué pasa si tecleo un número negativo o superior a 10?

Ejercicio. Corrige el programa para que solo muestre mensajes adecuados antes valores de calificación válidos. Si introducimos un valor que no esté comprendido entre 0 y 10 nos debe mostrar el mensaje "Calificación no válida".

Ejercicio. Escribe un programa que pida un número comprendido entre 1 y 7. Debe mostrar en pantalla el día de la semana asociado al número. Por ejemplo, si tecleo 1 debe escribir "Lunes".
Ejercicio. Aunque el esquema Según Hacer pone que espera recibir una variable numérica, también es posible teclear letras y otros caracteres. Escribe un programa que pida una letra y nos indique si es vocal o consonante. Debe mostrar en pantalla el mensaje adecuado. Por ejemplo, si tecleo "p" debe escribir "Consonante".

Curso 2013-14. Primeros programas con PSeInt

A continuación os copio el código de los programas que hemos estado escribiendo en clase. Instalad PSeInt en vuestro ordenador, probadlos y modificadlos para que se ajusten a los ejercicios propuestos.

RECORDATORIO. Los comentarios empiezan con los caracteres // y solo son información para las personas, no son empleadas por el programa.

Proceso Prg_0
    // Programa para imprimir un mensaje en pantalla
    Escribir "Hola, esto es un texto que se imprime en pantalla"
FinProceso

Ejercicio. Modifica el programa para que imprima un mensaje diferente en pantalla.

Ejercicio. Añade otras líneas Escribir con otros mensajes. ¿Qué pasa con los mensajes? ¿Se imprimen a continuación del anterior o en la siguiente línea?

Proceso Prg_1
    // Programa que crea una variable numérica, le asigna un valor y lo imprime en pantalla
    i<-1 // Aquí se asigna un valor a i
    Escribir i
FinProceso

Ejercicio. Modifica el valor asignado a la variable i para que imprima un número negativo.
Ejercicio. ¿Qué pasa si le asignas a i una letra o un carácter alfanumérico como el signo de suma?
Ejercicio.  Asigna a la variable i un carácter entre comillas, por ejemplo "a". ¿Qué sucede ahora?
Ejercicio. Modifica el programa para asignar un mensaje a la variable i e imprimirlo en pantalla.

Proceso Prg_2
    // Programa para sumar dos números y mostrar el resultado en pantalla
    a<-1
    b<-2
    Escribir "La variable a vale ",a," y la variable b vale ",b
    Escribir "La suma de a+b es ",a+b
FinProceso

Ejercicio. Modifica el valor asignado a las variables a y b para que el resultado sea un número negativo.

A partir del siguiente programa ya le añadimos un poco de interactividad a nuestro trabajo, pidiendo que el usuario introduzca valores que luego usaremos para hacer cálculos.

Proceso Prg_3
    // Programa que pide dos números por teclado y muestra la suma en pantalla
    Escribir "Programa para sumar dos números"
    Escribir "Por favor, introduzca los dos números"
    Leer a,b
    Escribir "La suma de los números que ha tecleado es ",a+b
FinProceso

Ejercicio. Escribe un programa para calcular el área de un cuadrado. Debe pedir que el usuario introduzca el valor del lado. Escribe los mensajes oportunos para que el usuario sepa qué se le pide en cada momento.

Ejercicio. Escribe un programa para calcular el área de un triángulo. Debe pedir que el usuario introduzca el valor de la base y de la altura. Escribe los mensajes oportunos para que el usuario sepa qué se le pide en cada momento.

Curso 2013-14. Introducción a la programación con PSeInt

Elementos básicos de un lenguaje de programación

Estamos usando PSeInt para la introducción a la programación. Se trata de software libre que podéis descargar e instalar en vuestro ordenador para hacer las prácticas.
Aquí os dejo algunas capturas de pantalla para que os resulte más familiar el programa.

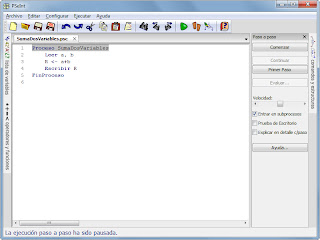

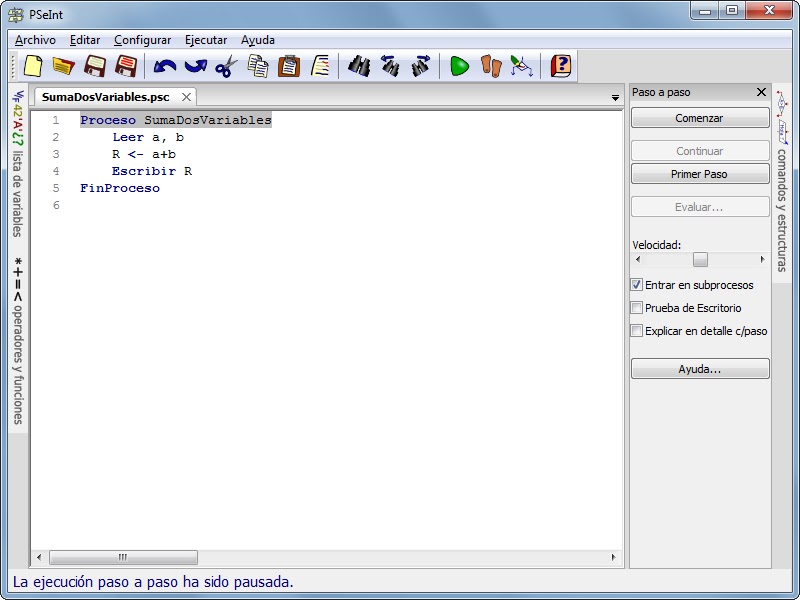

Suma de dos números con PSeInt

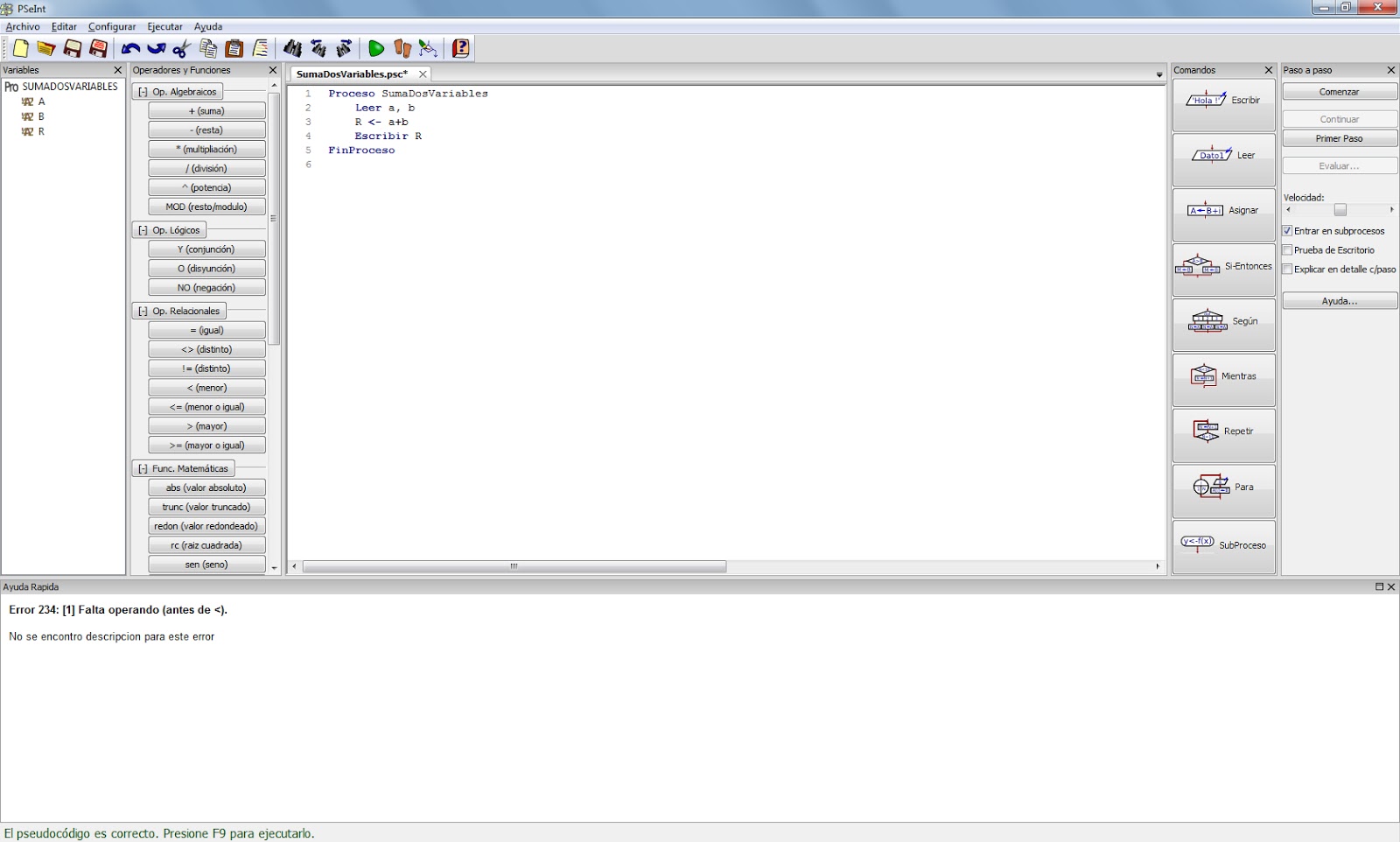

Las pestañas laterales de la ventana de PSeInt se pueden desplegar

PSeInt nos permite introducir los programas en forma de pseudocódigo y es posible que nos genere el diagrama de flujo, otra forma de representar los pasos que debemos seguir para resolver un problema.

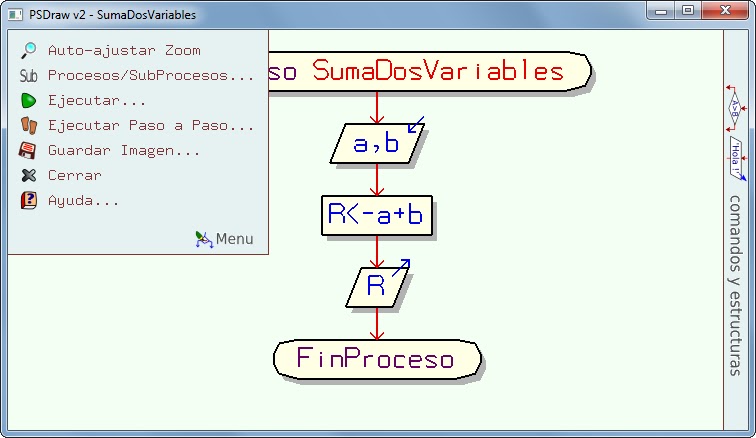

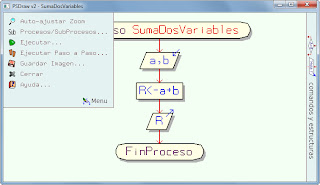

Diagrama de flujo generado por PSeInt a través de PSDraw v2

PSDraw también tiene dos desplegables. El primero está arriba a la izquierda

Y el segundo está en el margen derecho de la ventana

PSeInt permite ejecutar el pseudocódigo que acabamos de programar:

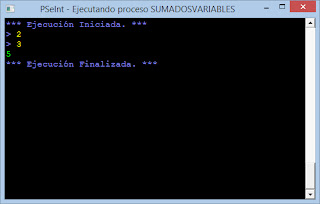

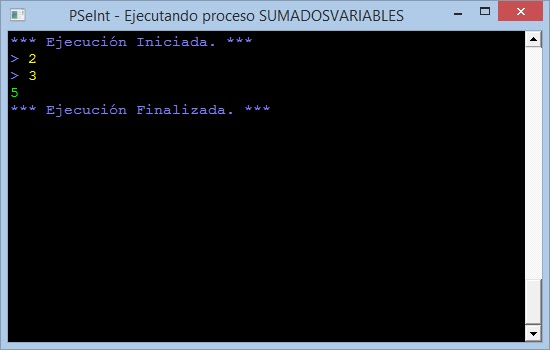

PSeInt ejecutando el pseudocódigo para la suma de dos variables

Otra característica interesante es que el programa resultante puede ser ejecutado paso a paso y con explicaciones, en lugar de hacerlo de una vez.

Curso 2013-14. Presentaciones del tercer trimestre

Los temas del próximo examen son tres, pinchando sobre ellas abriréis las presentaciones que han preparado vuestros compañeros:

• Partes de una fuente de alimentación Alejandro y Sandra 3ºB
• Control y robótica Jordy y Yasin 3ºB
• Tecnologías de la comunicación. Dani y Pablo 3ºB
• Tecnologías de la comunicación. Lidia y Karen 3ºA

La presentación de Lidia y Karen tiene insertados comentarios con información muy interesante en las distintas diapositivas. Conviene que la descarguéis a vuestro ordenador y los leáis.

Curso 2013-14. Ejercicios de electricidad y electrónica con Crocodile Clips

Aquí os dejo el enlace al cuadernillo de prácticas con Crocodile Clips. Está en formato PDF, por lo que debéis tener instalado Adobe Acrobat Reader para verlo e imprimirlo.
También he encontrado en Internet una versión del programa igual a la que usamos en clase. Podéis descargarla aquí. La clave para decodificar es cocodrilo, en minúsculas. Está codificado usando el programa IZArc 4.1.6, os dejo una copia aquí, aunque desde su página web podéis descargar la última versión. Una vez introduzcáis la clave, aparecerá en la carpeta de descarga un nuevo archivo comprimido sin clave. Haced doble clic sobre él para extraer la carpeta con el programa y los ejemplos.
La carpeta del simulador de circuitos no necesita instalación. Ejecutad CROCCLIP. Si aparece algún mensaje de error, ignoradlo y haced clic sobre el botón Symbols para dibujar los circuitos.

La página del original de las prácticas es esta: http://auladetecnologias.blogspot.com.es, que también tiene incrustado el documento en forma de presentación de SlideShare:

Prácticas de electricidad con Crocodile Clips 3 from auladetecnologias

Curso 2013-14. Ejercicios de electricidad

He preparado un cuadernillo con ejercicios de circuitos eléctricos. Podéis descargarlo desde aquí.
Está dividido en cinco secciones:

• Ley de Ohm
• Circuitos en serie
• Circuitos en paralelo
• Circuitos mixtos serie-paralelo y paralelo-serie
• Potencia eléctrica

Cada sección tiene una breve introducción teórica y, al menos, un ejemplo resuelto.
El cuadernillo está pensado para ser impreso y que resolváis en el espacio disponible los distintos problemas.
Una vez completado deberéis entregármelo. La fecha tope es el viernes 21 de febrero.
Recordad graparlo y rellenar vuestros datos al pie de la primera página.

Normas básicas de acotación

En la siguiente presentación podéis encontrar las normas básicas de acotación:

Normas de acotación from guest6c3a2a
